Oddělení kompozitních a uhlíkových materiálů

Video file

Výzkumná činnost Oddělení kompozitních a uhlíkových materiálů je zaměřena na teoretické studium a aplikace moderních vláknových, nano-částicových a hybridních kompozitních materiálů s organickým původem a na bázi syntetických nebo anorganických materiálů. Zvláštní pozornost je věnována izolaci a charakterizaci kolagenu a kalcium fosfátů a jejich zpracování do různých forem s definovanou mikro nebo nanostrukturou. Tyto činnosti zahrnují dva hlavní směry, a to kompozitní materiály pro použití v medicíně na bázi biokompatibilních a biodegradabilních komponent a technické, tepelně odolné kompozity zejména s keramickou matricí.

Kompozitní materiály pro tkáňové inženýrství a medicínu
Oddělení kompozitních a uhlíkových materiálů se zabývá výzkumem náhrad měkkých a tvrdých tkání, vyvíjí materiály, napodobující jejich mechanické a strukturní vlastnosti a materiálové složení. V případě náhrad tvrdých tkání se výzkum zaměřuje na hlavní složky kosti, tedy kolagen a kalcium fosfáty, které jsou zpracovávány v nanoměřítku, ve kterém se v kosti přirozeně nachází.

1. Izolace, zpracování a charakterizace kolagenu
Kolagen, jedinečný přírodní polymer s komplexní hierarchickou strukturou a mimořádnými vlastnostmi, je potenciálně využitelný pro konstrukci materiálů pro regeneraci různých typů tkání. Aplikace jeho laboratorně připravené formy je však z různých důvodů omezena. Tato omezení vznikají vinou komplexních procesů přípravy, které je nutné použít jak pro jeho izolaci z nativních tkání, tak pro následné zpracování do požadovaných materiálových aplikací. Při zpracování kolagenu do mikro- nebo nano-strukturovaných forem je proto velmi důležité zachovat rovnováhu mezi úspěšným zpracováním a zachováním jeho jedinečných vlastností bez výrazné denaturace.

2. Kalcium fosfátové nanočástice pro léčbu kostních defektů
Kalcium fosfáty se tradičně používají pro léčbu kostních defektů díky jejich významné podobnosti s anorganickou složkou kostní hmoty. Různé druhy kalcium fosfátových materiálů nachází uplatnění v klinické praxi díky jejich výborné biokompatibilitě, osteokonduktivitě a osteoinduktivitě. Výzkumem těchto materiálů se zabýváme dlouhodobě, zejména pak izolací a charakterizací bioapatitu z biogenních zdrojů. Ty jsou dále aplikovány také jako výplně kompozitů s různými typy syntetických nebo organických matric. Bioapatit vykazuje zvýšenou schopnost resorpce v organizmu a významně vyšší míru bioaktivity než syntetické kalcium fosfáty.

3. Kolagen-kalcium fosfátové nanovrstvy s řízeným uvolňováním antibiotik
Povrchové vrstvy implantátů tvořené kolagenovými nanovlákny, kalcium fosfátovými nanočásticemi a antibiotiky mají silný lokální antimikrobiální účinek bez vedlejších cytotoxických účinků a současně zvyšují míru oseointegrace, která je potřebná pro vhodnou fixaci implantátu. Implantáty s těmito vrstvami mohou být použity v případě známé infekce nebo jako prevence při primo implantacích, při kterých je riziko vzniku infekce zvýšené.

4. Kolagenové kompozitní nosiče pro kostní chirurgii
Optimální kostní náhrada by měla nejenom napodobit složení a strukturu kosti, ale měla by současně umožnit přirozený průběh hojení tím, že poskytne kostním buňkám dočasnou nosnou strukturu do doby, něž se kostní tkáň přirozeně regeneruje a remodeluje. Využití kolagenu, jako přirozené součásti kosti, je pro tyto aplikace velmi výhodné. Použití jeho laboratorní formy je ale problematické z důvodu nedostatečných mechanických vlastností, nízké stability ve vodném prostředí a malé odolnosti vůči činnosti některých enzymů. Při výzkumu kolagenových nosičů se zabýváme především možnostmi optimalizace mechanických a strukturních vlastností pomocí chemického síťování a přípravou kompozitních nosičů, ve kterých je kolagenová matrice vyztužena různými typy polymerních vláken nebo kalcium fosfátových částic.

5. Kolagenové porézní pěny pro hojení ran
Kolagenové pěny obsahující antibiotika představují slibný nástroj pro lokální léčbu a prevenci infekcí spojených s chirurgickými zákroky. Výhody kolagenu izolovaného z kůže sladkovodních ryb, v našem případě Třeboňského kapra, spočívají v nižší antigenicitě oproti kolagenu izolovanému z kůže savců, nízkému riziku přenosu zoonóz, výborné biokompatibilitě a podpoře přímé buněčné adheze a diferenciace. Pěny jsou připravovány v kombinaci s různými druhy antibiotik a také s různou konstrukcí jako vysoce porézní pěny, sendvičové pěny s proměnou porozitou nebo jako kompozitní pěny v kombinaci s kolagenovými nanovlákny.

Výzkum prekeramických polymerů a jejich využití při vývoji keramických pěn, kompozitů s keramickou matricí a plně keramických sendvičů
Oddělení kompozitních a uhlíkových materiálů se také specializuje na vývoj unikátních kompozitů pro použití ve vysokých teplotách. Tyto kompozity jsou připravovány laminačními technikami z různých druhů vláken, např. bazaltových, skelných nebo keramických. Kompozity jsou vystavovány vysokým teplotám, které zásadně zlepší jejich vlastnosti. Významného pokroku jsme dosáhli s tzv. částečně pyrolyzovanými kompozity vyztuženými bazaltovými vlákny, které mají dobré mechanické vlastnosti a na rozdíl od jiných typů kompozitů vykazují vysokou míru požární odolnosti.

1. Pokročilé keramické pěny z pyrolyzovaných polymerních prekurzorů
Výzkum pyrolýzní transformace polysiloxanových termosetů do Si-O-C keramiky je zaměřen na jednoduché základní polymethylsiloxanové a polymethylfenylsiloxanové pryskyřice. Vliv procesu pyrolýzy na změny v chemické struktuře materiálu a na indukované změny v mechanických vlastnostech je studován v různých úrovních této přeměny v rozmezí teplot od 250 do 1000 °C. Dlouhodobé zkušenosti s pyrolýzním procesem a nově získané znalosti v oblasti pyrolýzy polysiloxanů jsou využívány pro vývoj pokročilých keramických pěn. Pro zesítění polymerních prekurzorů jsou testovány rozličné metody, jmenovitě expanze jednoduchých nízkomolekulárních uhlovodíkových sloučenin, využití epoxidových částic jako porogenu nebo přidání škrobu do prekurzoru termosetu před jeho vytvrzením.

2. Keramické sendviče
Zkušenosti s přípravou kompozitů s keramickou matricí a znalosti získané v oblasti přípravy keramických pěn jsou využívány při vývoji sendvičového materiálu, jehož všechny komponenty jsou tvořeny keramikou. Pro vnější nosné vrstvy tohoto sendviče je používán kompozit vyztužený keramickými vlákny s nanokrystalickou strukturou mullit – korund, matrice je tvořena Si-O-C keramikou. Vnější nosné vrstvy jsou připravované odděleně, umístěním vláken do polysiloxanového termosetu a jeho následnou pyrolýzou na 1000 °C. Jádro sendviče tvoří keramická Si-O-C pěna, která je připravena napěněním prekurzoru polysiloxanu přidáním škrobu a následně pyrolyzována na teplotu 1000 °C. Vnější nosné vrstvy jsou k pěnovému jádru přilepeny anorganickým silikátovým lepidlem, přičemž sendvič je následně žíhán při teplotě 1000 °C, při které dochází k vytvrzení lepidla.

Mezinárodní spolupráce

AGH University of Science and Technology, Krakow, Poland
Polsko
University of Vienna, Institute of Materials
Physics, Vienna, Austria
Rakousko
Institute of Macromolecular Compounds, Russian Academy of Science, St. Petersburg
Rusko

Development of tissue engineering materials on the basis of polymer matrices and mesenchymal stem cells, osteoblasts and fibroblasts, (2012-2014), Dr. V.E. Yudin, biomaterials which consist of chitosan and other biocompatible matrices

Dipartimento di Elettronica, Informazione e Bioingegneria, Politecnico di Milano, Milano, Italy
Itálie
Institute of Engineering Materials and Design, Faculty of Mechanical Engineering, University of Maribor, Maribor, Slovenija
Slovinsko
Division of Cariology and Endodontology, School of Dentistry, University of Geneva, Geneva, Switzerland
Švýcarsko
National Tsing Hua University, Hsinchu, Taiwan
Tchaj-wan
National University of Singapore, Singapore
Singapur
Indian Institute of Technology Madras, Medical Materials Laboratory, Chennai, India
India

Výsledky

Sendvičová a kompozitní kolagenová houba pro řízené uvolňování účinných látek a způsob její přípravy

2023

Vynález popisující způsob přípravy degradovatelné sendvičové kolagenové houby, která se skládá z málo porézního kolagenového jádra a vysoce porézní kolagenové pěny v okrajových částí. Má hemostatické účinky, řízenou dobu degradace a schopnost řízeného lokálního uvolňování účinných látek, například antibiotik. Je určena pro použití jako kryt ran v chirurgii, ortopedii, traumatologii a plastické chirurgii

Publikace:
T. Grus, T. Suchý, M. Šupová, H. Chlup, J. Hartinger (2023): Sandwich and composite collagen sponge for controlled release of active substances, and method of preparation thereof. EP 3 838 302, European Patent Office, date of publication 23.08.2023.

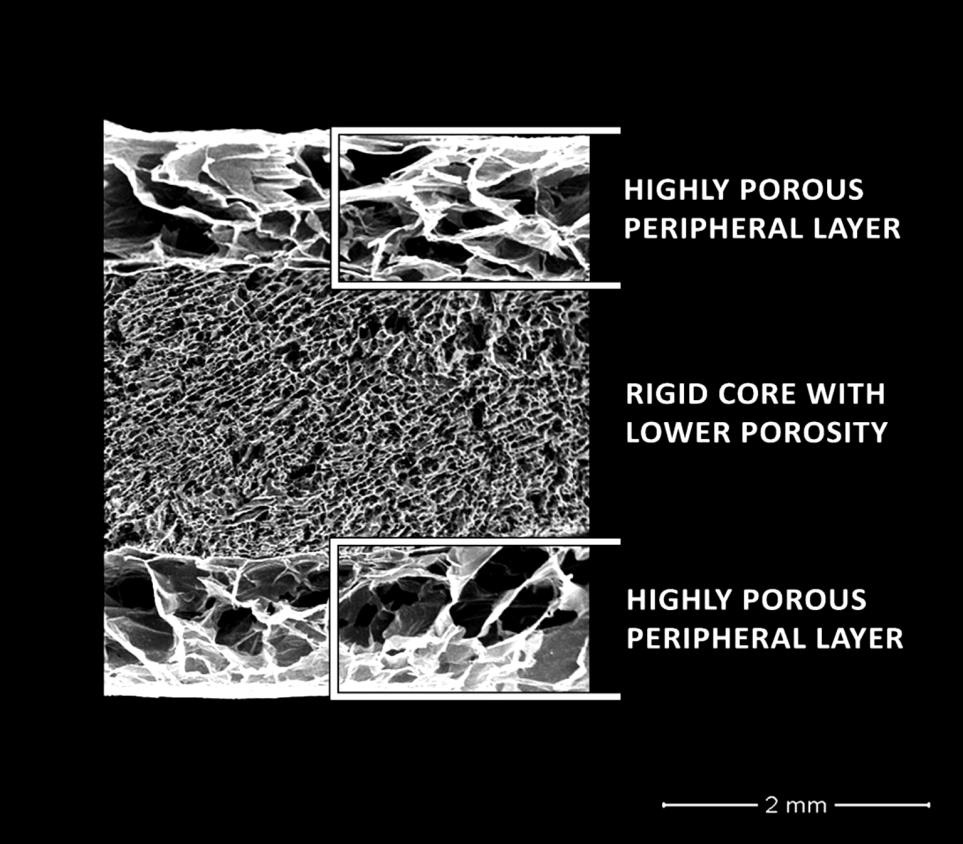

Sandwich and composite collagen sponge
Sendvičová kolagenová pěna: řez s patrným tuhým, málo porézním jádrem a vysokoporézními okrajovými vrstvami

Variabilita kolagenních izolátů z ryb a savců při použití různých protokolů izolace

2023

Byly hodnoceny postupy zpracování a analýz kolagenových vzorků a vypracována studie, poskytující komplexní popis vhodnosti různých způsobů izolace kolagenu ze zcela odlišných druhů zvířat a tkání z hlediska reprodukovatelnosti, kvality a složení.

Publikace:
Š. Rýglová, M. Braun, T. Suchý, M. Hříbal, M. Žaloudková, L. Vištějnová (2023): The investigation of batch-to-batch variabilities in the composition of isolates from fish and mammalian species using different protocols. Food Research International 169, 112798. doi.org/10.1016/j.foodres.2023.112798


The investigation of batch-to-batch variabilities in the composition of isolates from fish and mammalian species using different protocols.

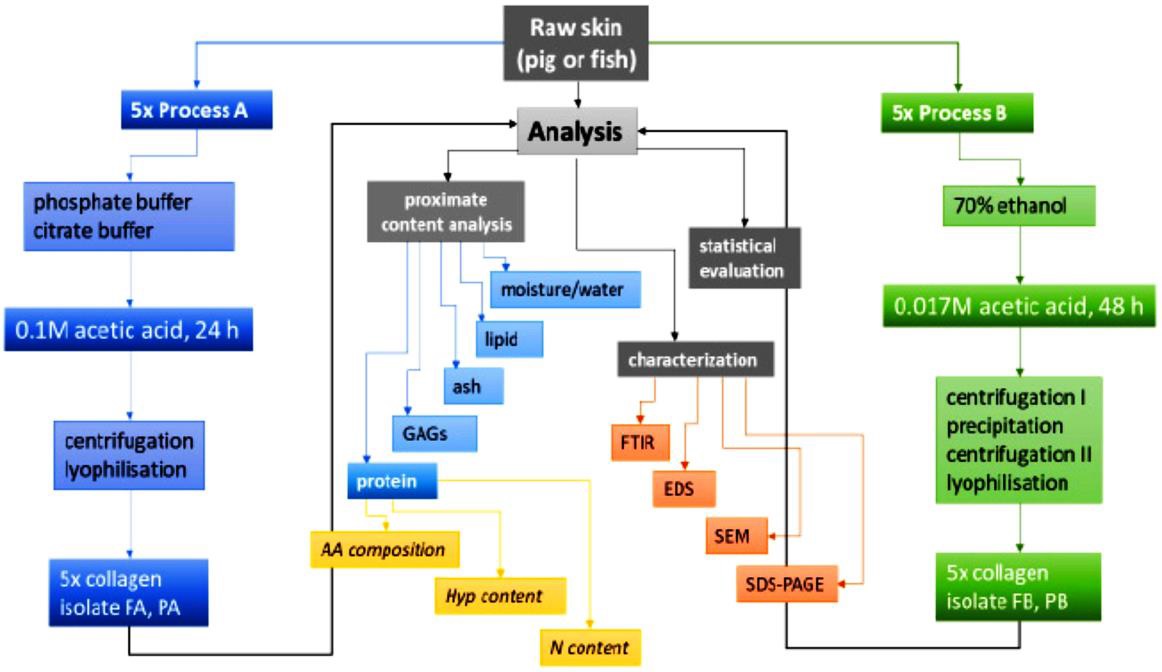

Schéma postupu zpracování vzorků kůže ryb a prasete (fish or pig) na kolagenové izoláty a analýzy vzorků. FA, PA – kolagenové izoláty z procesu A; FB, PB z procesu B. Metody, kterými byly vzorky analyzovány: FTIR – infračervená spektroskopie s Fourierovou transformací, EDS – energiově disperzní spektrometrie, SEM –skenovací elektronová mikroskopie, SDS-PAGE – polyakrylamidová gelová elektroforéza. GAG – glykosaminoglykany, AA – aminokyseliny, Hyp – hydroxyprolin.

Ozařování kolagenu v suchém a gelovém stavu elektronovým paprskem a určení vlivu dávky záření a obsahu vody v kolagenu na jeho vlastnosti. Studie určená pro zpracování a sterilizaci potravin

2023

Byl určen a popsán vliv různých dávek elektronového záření (1, 10 a 25 kGy), používaných při zpracování a sterilizaci potravin, na vlastnosti kolagenu v gelovém a suchém stavu. Ozáření kolagenu v různém stavu má odlišné následky: ozáření v suchém stavu způsobuje především štěpení molekul kolagenu; ozáření gelu zvyšujícími se dávkami způsobí změnu jeho mechanických vlastností, zejména zvýšení jeho modulu pružnosti. Ozáření zvyšuje síťování molekul skleroproteinu (pouze s částečnou degradací), nijak však nemění složení a morfologii kolagenu, ať je v gelovém nebo suchém stavu.
Výsledku bylo dosaženo ve spolupráci s Fakultou strojní ČVUT v Praze, Výzkumným ústavem potravinářským Praha, v.v.i., a dalšími organizacemi.

Publikace:
M. Šupová, T. Suchý, H. Chlup, M. Šulc, T. Kotrč, L. Šilingová, M. Žaloudková, Š. Rýglová, M. Braun, D. Chvátil, Z. Hrdlička, M. Houška (2023): The electron beam irradiation of collagen in the dry and gel states: The effect of the dose and water content from the primary to the quaternary levels. International Journal of Biological Macromolecules 253 (2023) 126898. doi.org/10.1016/j.ijbiomac.2023.126898

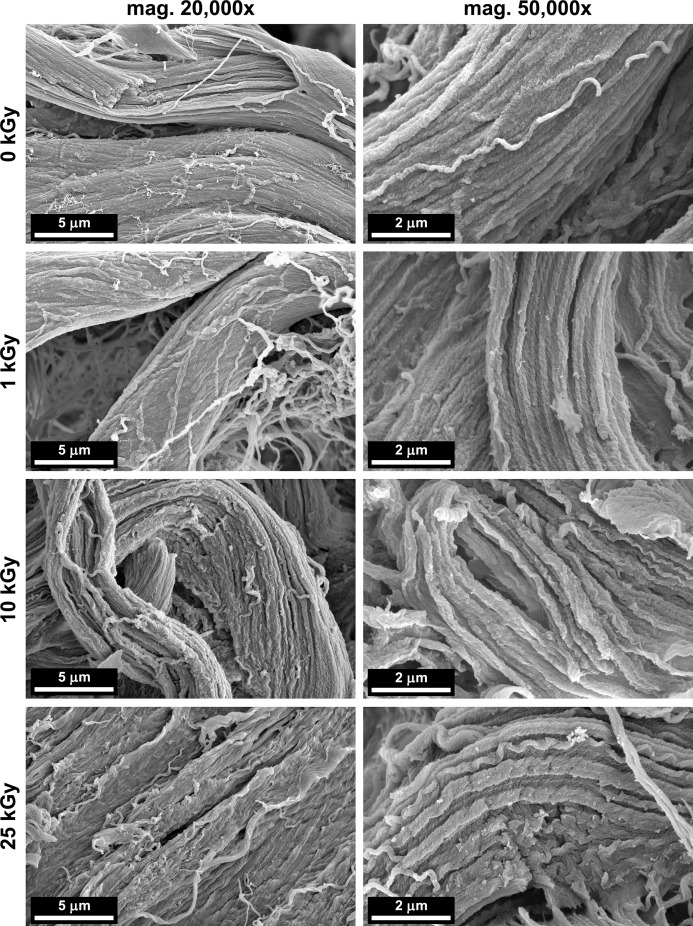

Fig. Representative SEM images of the collagen gel before irradiation (0 kGy) and the collagen gels irradiated with doses of 1, 10 and 25 kGy. The images in the left column were taken at a magnification of 20,000× (the bar represents 5 μm), and those in the right column at a magnification of 50,000× (the bar represents 2 μm)

Kolagenový gel před ozářením (0 kGy) a kolagenové gely po ozáření dávkami 1, 10 a 25 kGy. Vyšší úrovně struktury kolagenu nejsou ozářením ovlivněné, přesto se jeho fyzikálně-chemické vlastnosti výrazně mění. Snímky SEM

Kmenové buňky odvozené z tukové tkáně ve vyztuženém kolagenovém gelu: Srovnání dvou přístupů k diferenciaci na buňky hladkého svalstva

2023

Publikace:
E. Filova, M. Šupová, A. Eckhardt, M. Vrbacky, A. Blanquer, M. Trávničková, J. Knitlová, T. Suchý, S. Rýglová, M. Braun, Z. Burdíková, M. Schätz, V. Jenčová, M. Lisnenko, L. Behalek, R. Procházková, R. Sedláček, K. Kubasová, L. Bačáková (2023): Adipose-Derived Stem Cells in Reinforced Collagen Gel: A Comparison between Two Approaches to Differentiation towards Smooth Muscle Cells, International Journal of Molecular Sciences. 24(6) 5692. doi.org/10.3390/ijms24065692

Vlastnosti hovězího kolagenu ovlivněné vysokotlakým zpracováním

2023

Publikace:
M. Houška, A. Landfeld, P. Novotná, J. Strohalm, M. Šupová, T. Suchý, H. Chlup, J. Skočilas, J. Štípek, M. Žaloudková, M. Šulc (2023): Properties of Bovine Collagen as Influenced by High-Pressure Processing. Polymers 15(11):2472. doi.org/10.3390/polym15112472

Zesíťování hovězích kolagenových gelů indukované elektronovým paprskem o různých koncentracích: Mechanické vlastnosti a sekundární struktura

2023

Publikace:
H. Chlup, T. Suchý, M. Šupová (2023): The electron beam induced cross-linking of bovine collagen gels with various concentrations: The mechanical properties and secondary structure, Polymer 287, 126423. doi.org/10.1016/j.polymer.2023.126423

Komplexní hodnocení dvou kolagenových gelů používaných pro účely vytlačování obalů na uzeniny: Úloha strukturních a mechanických vlastností

2023

Publikace:
M. Šupová, T. Suchý, H. Chlup, J. Štípek, R. Žitný, A. Landfeld, J. Skočilas, M. Žaloudková, Š. Rýglová, M. Braun, J. Štancl, M. Houška (2023): The comprehensive evaluation of two collagen gels used for sausage casing extrusion purposes: The role of the structural and mechanical properties, Journal of Food Engineering 343 , 111387. doi.org/10.1016/j.jfoodeng.2022.111387

Zkoumání vlivu umístění obousměrných vláken E-skla jako ochranné vrstvy pod pryskyřičný kompozit CAD-CAM na lomový obraz

2023

Publikace:
C.M. Saratti, N. Scotti, A. Comba, J. Bijelic-Donova, T. Suchý, M. Abdelaziz, J.G. Leprince, G.T. Rocca (2023): Exploring the influence of placing bi-directional E-glass fibers as protective layer under a CAD-CAM resin composite on the fracture pattern. Dental Materials 39, 986–993. doi.org/10.1016/j.dental.2023.09.003

Vyztužený kompozitní hydrogel s buňkami

2023

Publikace:
L. Bačáková, E. Filová, Š. Pražák, I. Vacková, T. Suchý, M. Šupová, J. Šepitka, R. Procházková, V. Jenčová, E. Kuželová Košťáková, M. Lisnenko, D. Lukáš, J. Valtera (2023): Vyztužený kompozitní hydrogel s buňkami. (Reinforced composite hydrogel with cells.) Užitný vzor č.: 37438.

The micro-CT analysis of the structural parameters of collagen-based porous scaffolds: the influence of image processing and binarization

2022

Bartoš, M.; Suchý, T.; Luňáčková, J.; Soukup, P.: The micro-CT analysis of the structural parameters of collagen-based porous scaffolds: the influence of image processing and binarization. Microscopy and Microanalysis. Volume 29, Issue 1, February 2023, Pages 244–253. DOI: doi.org/10.1093/micmic/ozac024

Zařízení na potahování vláken biodegradabilním polymerem

2022

Balík, Karel - Jančová , A. - Křížková, Martina - Lukšíček, Jiří - Sucharda, Zbyněk - Žaloudková, Margit : Zařízení na potahování vláken biodegradabilním polymerem. [Equipment for coating fibers with biodegradable polymer.] 2022. Vlastník: Ústav struktury a mechaniky hornin AV ČR. Datum udělení vzoru: 19.7.2022. Číslo vzoru: 36228. asep-analytika.lib.cas.cz

Correlation between age, location, orientation, loading velocity and delamination strength in the human aorta

2022

Horný, L.; Roubalová, L.; Kronek, J.; Chlup, H.; Adámek, T.; Blanková, A.; Petřivý, Z.; Suchý, T. ; Tichý, P.: Correlation between age, location, orientation, loading velocity and delamination strength in the human aorta. Journal of the Mechanical Behavior of Biomedical Materials. 2022, 133, 105340, DOI: doi.org/10.1016/j.jmbbm.2022.105340

Vrstvy kolagenu/hydroxyapatitu s obsahem vankomycinu - elektrospřádání na 3D tištěných titanových implantátech zabraňující destrukci kostí spojené s infekcí S. epidermidis a zlepšují osseointegraci

2021

Cílem studie bylo vyvinout potah ortopedického implantátu ve formě vankomycinem naplněných vrstev kolagenu/hydroxyapatitu (COLHA+V), které kombinují schopnost předcházet infekci kosti se schopností podporovat zvýšenou osseointegraci. Schopnost zabránit infekci kosti byla zkoumána za použití krysího modelu, který simuloval klinicky relevantní zavedení bakteriální kontaminace související s implantátem do kosti během chirurgického zákroku za použití klinického izolátu Staphylococcus epidermidis

Publikace: T. Suchý, L. Vištejnová, M. Šupová, P. Klein, M. Bartoš, Y. Kolinko, T. Blassová, Z. Tonar, M. Pokorný, Z. Sucharda, M. Žaloudková, F. Denk, R. Ballay, Š. Juhás, J. Juhásová, E. Klapková, L. Horný, R. Sedláček, T. Grus, Z. Čejka, Z. Čejka, K. Chudějová, J. Hrabák, Vancomycin-Loaded Collagen/Hydroxyapatite Layers Electrospun on 3D Printed Titanium Implants Prevent Bone Destruction Associated with S. epidermidis Infection and Enhance Osseointegration, Biomedicines. 9 (2021) 531. DOI: 10.3390/biomedicines9050531, IF 6,081, Q1 32/275, JCR 2020 www.webofscience.com

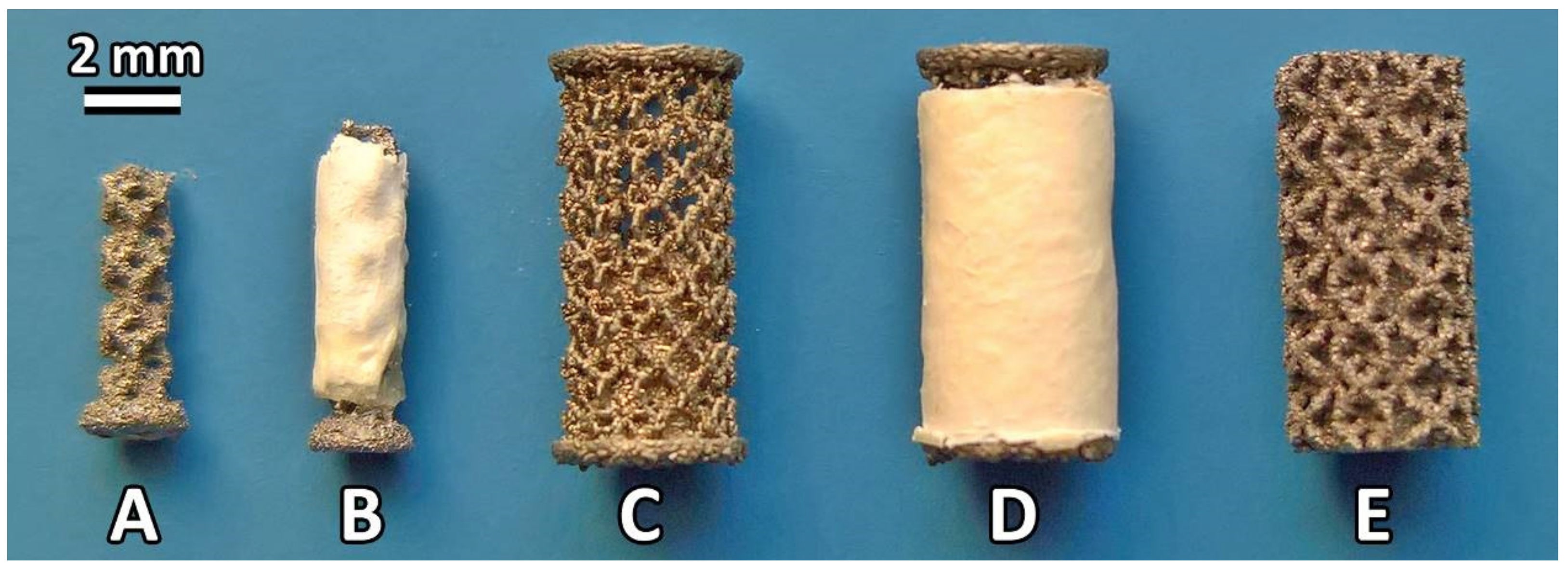

Vzorky titanových implantátů: implantát před (A) a po (B) nanesení vrstvy COLHA+V určené pro použití v experimentu s antimikrobiální aktivitou; implantát před (C) a po (D) nanesení vrstvy COLHA+V určené pro použití v experiment osseointegrace; vytištěný kontrolní vzorek (E).

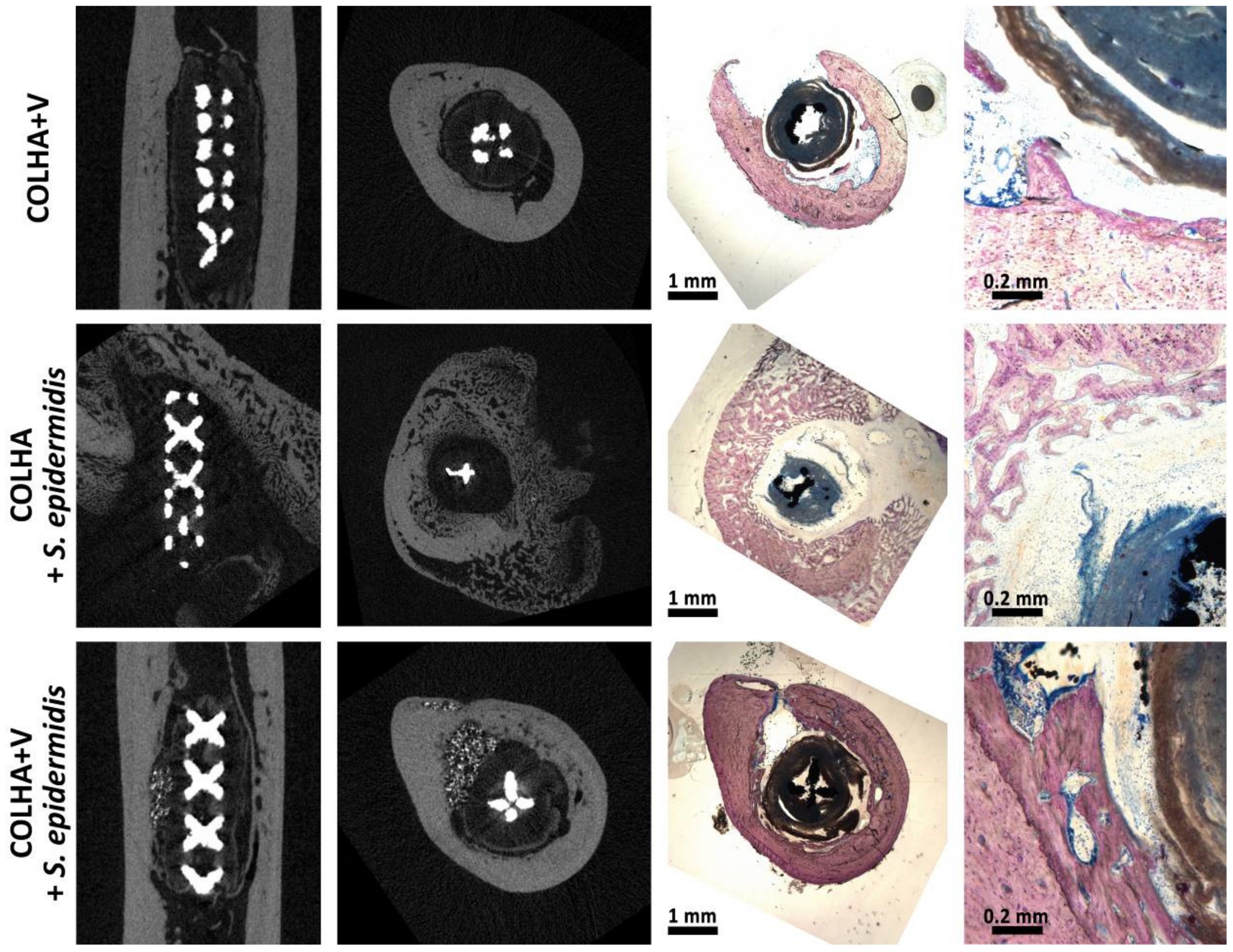

Mikro-CT a histologické snímky identických vzorků v COLHA+V implantáty bez aplikace S. epidermidis (horní linie), implantáty COLHA s S. epidermidis (střední linie) a COLHA+V se skupinami S. epidermidis (spodní linie).
Mikro-CT a histologické snímky identických vzorků v COLHA+V implantáty bez aplikace S. epidermidis (horní linie), implantáty COLHA s S. epidermidis (střední linie) a COLHA+V se skupinami S. epidermidis (spodní linie).

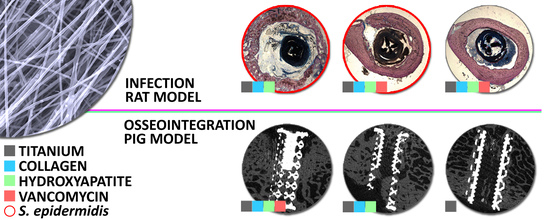

Graphical abstract
Graphical abstract

Přípravek s obsahem bioapatitu a demineralizované kostní tkáně pro augmentaci kostních defektů

2021

Wolfová, Lucie - Šenková, A. - Suchý, Tomáš - Šupová, Monika - Karkoška, J. - Forostyak, S.: Přípravek s obsahem bioapatitu a demineralizované kostní tkáně pro augmentaci kostních defektů. [Medical device based on bioapatite and demineralized bone matrix for bone defect augmentation.] 2021. Vlastník: Ústav experimentální medicíny AV ČR. Datum udělení vzoru: 2.2.2021. Číslo vzoru: 34826, Institucionální podpora: RVO:68378041; RVO:67985891

Projekty

Služby

Příprava materiálů

Příprava polymerních nanovláken a submikronových vláken metodou elektrostatického zvlákňování Electrospunra 210  Tomáš Suchý
Zpracování materiálů pomocí vakuového vymrazování Lyofilizátor BenchTop 4K ZL VirTis Martina Křížková
Kontinuální míchání, hnětení a příprava poylmerních a viskózních materiálů Polydrive mixer HAAKE R600  Zbyněk Sucharda
Laboratorní příprava kompozitních vzorků vytvrzovaných do teploty 400°C Hydraulický vyhřívaný lis HLV 5.
Pyrolýza, sintrování, křemíkování a grafitace kompozitních materiálů Grafitační pec GERO HTK 8 GR/22-1Gman

Spektroskopická analýza materiálů

Spektroskopická analýza pevných, kapalných a gelovitých látek Infračervený spektrometr Nicolet Protégé 460 E.S.P. Monika Šupová

Analýza topografie materiálů

Spektroskopická analýza pevných, kaplných a gelovitých látek Bezkontaktní měření povrchu MarSurf TS 50/4 Tomáš Suchý

Obrazové analýzy nábrusů

Mechanické zkoušky materiálů při vysokých teplotách

Mechanické zkoušky materiálů při vysokých teplotách Inspekt 100 Martin Černý

Laboratoř vysokoteplotních kompozitů

Composite

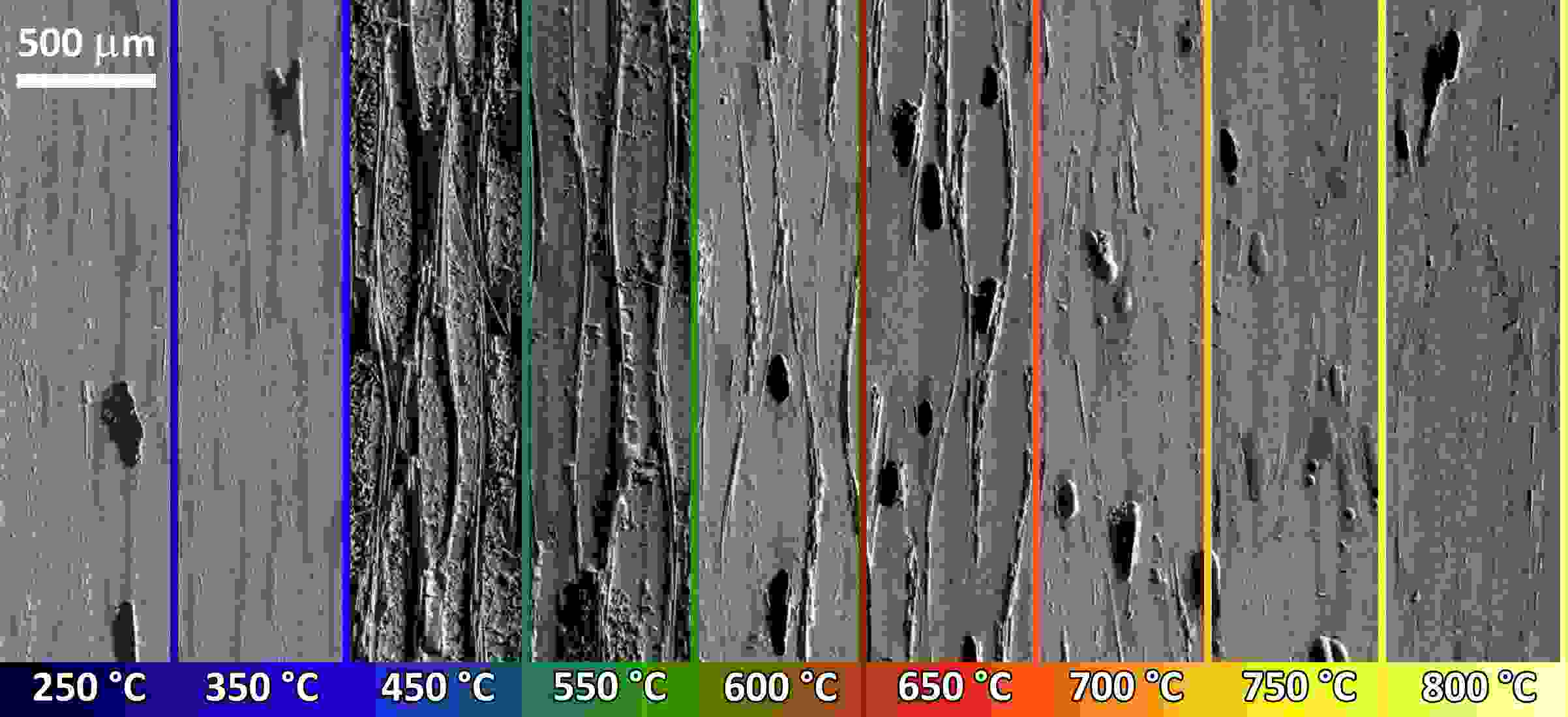

Laboratoř se zabývá vývojem vláknových kompozitů pro použití při zvýšených teplotách, vývojem požárně odolných kompozitů a též sledováním vlivu klimatických podmínek na strukturu zkoumaných materiálů. Jako výztuž jsou používána uhlíková, keramická, silikátová nebo čedičová vlákna. Jako matrice zkoumaných kompozitů jsou testovány organické i anorganické polymerní termosety s pevným pyrolýzním zbytkem, kdy různým stupněm teplotního zpracování je dosahováno jejich hybridní či keramické struktury.

Technologická část laboratoře je vybavena navíječkou jednosměrných prepregů, lisem do 400 °C a pyrolýzními pecemi do 1340 °C. Pro testování vývojových materiálů je laboratoř vybavena zařízením pro statické testy při teplotách do 1600 °C, dilatometrickou a termomechanickou analýzou do 1600 °C, zařízením pro měření elastické anizotropie rezonanční metodou do 1 MHz, zařízením pro zkoušky mrazuvzdornosti podle EN 539-2 a inspekčním mikroskopem.

Ing. Martin Černý, Ph.D.
Ing. Pavel Nekoksa
Ing. Jaroslava Svítilová
Petr Kácha

Laboratoř mikroskopické analýzy

lab1

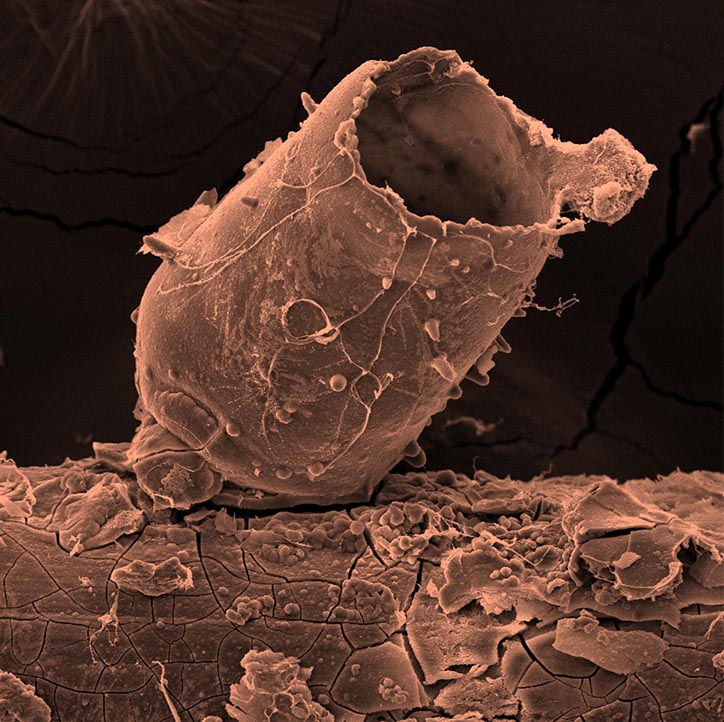

Laboratoř za použití skenovacího elektronového mikroskopu (STEM) s vysokým rozlišením studuje širokou škálu materiálů zejména z hlediska mikrostruktury, a s použitím detektoru pro energiově disperzní spektrometrii (EDS) i z hlediska složení materiálu. Využívá snímání sekundárních i zpětně odražených elektronů, RTG záření pro prvkovou analýzu a transmisi pro velmi tenké řezy v režimech vysokého a nízkého vakua. Pro mikromechanické zkoušky je mikroskop vybaven mikrotrhačkou s kontinuálním záznamem působících sil i obrazovým záznamem deformovaného materiálu. Laboratoř přípravy vzorků se zaměřuje na zpracování biologických materiálů a jejich přípravu pro SEM.

Ing. Margit Žaloudková, Ph.D.
Ing. Ján Kužma

Laboratoř zpracování přírodních polymerů

l

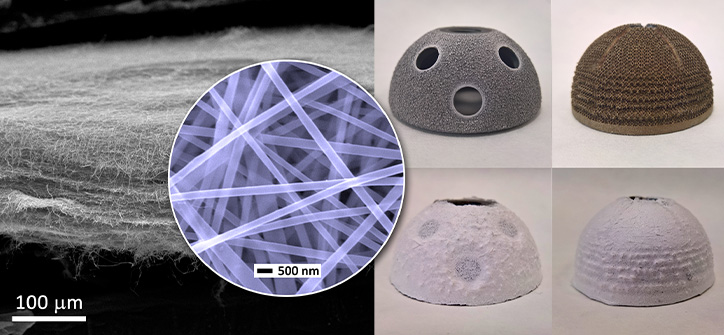

Laboratoř se věnuje zpracování přírodních ale i syntetických polymerů, zejména pak kolagenu, jeho izolací z různých druhů tkání, zpracováním do mikro a nanostrukturovaných forem a komplexní charakterizací na všech úrovních jeho struktury. Činnosti laboratoře jsou dlouhodobě zaměřeny na hodnocení procesů zpracování kolagenu a vlivu těchto procesů na jeho výsledné vlastnosti. Pro charakterizaci je využíváno široké spektrum analytických metod. Speciálním zaměřením laboratoře je elektrostatické zvlákňování přírodních polymerů.

doc. Ing. Tomáš Suchý, Ph.D.
Ing. Monika Šupová, Ph.D.
Ing. Šárka Rýglová, Ph.D.
Ing. Martin Braun, Ph.D.
Ing. Miloň Hříbal
Ing. František Denk
Ing. Ján Kužma
Martina Křížková
Zbyněk Sucharda
